PSA制氧机如何进行安装调试

2021-08-17 14:09:51

PSA制氧机的调试在整个安装中,是个很重要步骤。它直接影响到设备是否能正常运行,以及顺利验收。具体来说,全套调试流程可分为11个步骤;

1.控制柜接线检查,主要是检查线路有无虚接,接错,短路现象,确认无误后,接通电源,检查各个元器件及仪表是否上电。然后把PLC程序输入,打工制氧(氧)机开关,观察电控柜指示灯,PLC输出指示灯是否是按电路图指示正常工作。如果一切正常关闭制氧机启停按纽。

2.检查制氧机左吸,均压,左吸等电磁先导气对应气动阀先导气是否正确,有无接错现象。(注:三位五通电磁阀工作原理,在不得电的情况下,电磁阀B口通气。得电的情况下A口通气。当电磁阀B口通气时,气动阀先导气P2口有气进入,气动阀处在关闭状态。当电磁阀A口通气时,气动阀先导气P1口有气进入,气动阀处在打开状态)。

3.打开进入制氧机空气缓冲罐阀门,使空气进入缓冲罐,同时打开缓冲罐排污阀放空,把缓冲罐内的杂物排净为止。然后关闭排污阀等待空气压力上升到0.7~0.8 (0.5-0.6)Mpa.

4. 当空气缓冲罐的压力达到0.7~0.8(0.5-0.6) Mpa,调节先导气减压阀使压力至0.4Mpa或0.5Mpa(单气控0.5Mpa双气控0.4Mpa)。(注:调压阀使用方法,首先把减压阀旋纽提起,按旋纽的指示方向调节压力。“+”为加压,:“-”减压。压力调好后,按下减压阀旋纽,锁定压力。

5.打制开氧机进气阀门,阀门打开大小是跟据正常工作时空气缓冲罐压力高于吸附压力0.05MPA左右。(进气阀门打开的大,空气流速过快,有可能氧气未被充分吸附,进入氧气罐影响纯度。进气阀门打开的小,可能造成吸附结束时,压力未达到最高压力,影响吸附效果)。

6.按下制氧机左吸电磁阀手动按纽,使吸附压力达到0.8Mpa(0.6Mpa)保压一段时间,检验左吸附罐各个接口,是否有漏气现象,观察消音器,是否一直在排气,左吸附罐,右吸附罐压力是否有上升下降现象,如果发现漏气,检查气动阀是否关闭不严或者被焊渣卡住。同样方法检查均压,右吸附。(注:在手动吸附时,吸附压力达到最高压力时,停止吸附,压力有可能下降,解吸压力上升,属于正常现象。因为吸附塔内的分子筛吸附未饱和,继续在吸附压力,造成下降,解吸压力上升是分子筛吸附压力未被完全释放,造成压力上升。)

7. 启动制氧机开关,由于刚刚开机时,吸附塔内的吸附气体需要置换, 因此进入氧气储罐的阀门暂时不要开, 让制氧吸附塔组间循环工作2-3个周期,再缓慢打开氧气产气阀,打开尽量小一下,使纯氧气进入氧气储罐。打开氧气罐排污阀放空6分钟左右,置换氧气罐;然后关闭排污阀等待氧气压力上升。(注:产气阀门的打开大小,最好是氧气罐压力低于吸附压力0.05~0.1 Mpa,如果产气阀打开大,刚进入吸附塔未被充分吸附的氧气进入缓冲罐影响纯度,产气阀开小,可能会影响出口压力,不能满足客户使用要求)

8. 待氧气罐压力达到0.6 Mpa~0.7 Mpa(0.4Mpa-0.5Mpa)后,调节氧气减压阀,使得出口压力达到用户要求值。由于氧气刚进入氧气储罐时氧气储罐内含有空气,此时氧气纯度较低,应先放空。具体操作为缓慢打开流量计下球阀至全开,然后缓慢打开放空阀, 这时可观察到流量计浮子上升,放空阀开度视流量示值达到额定流量为准。

(注:金属转子流量计流量计算方法同玻璃转子流量计一样,调试前需要把金属转子流量计运输中固定指针的皮筋取掉。电子流量计流量读数按显示在线值,如果显示L/min.换算工式:L/min×60 min÷1000= M3/h)

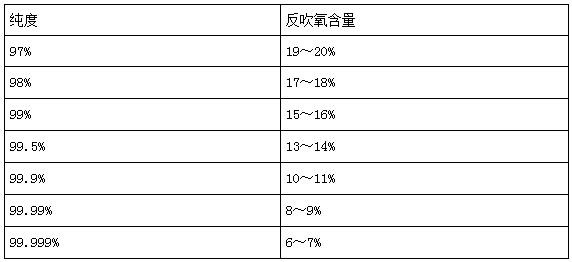

9.打开制氧机反吹阀门。初次打开阀门1/4圈,制氧机工作几个周期后,用手持测氧仪测量尾气氧气含量,调节反吹量大小。此表仅供参考:


制氧机反吹数氧含量17-27%

10. 缓慢打开测氧仪取样口阀门,样气量控制在300~500毫升,如果没有流量计,可以用手背感觉样气量,手背感觉有微量气吹过既可。(注:样气流量不能过大,如果流量过大会缩短测氧仪氧电极使用寿命)。氧气的纯度即以数字的形式从表上显示出来,等到纯度稳定。通过微调反吹阀可使纯度达到最佳状态。(注:反吹阀门微调开大时,氧气纯度上升,说明反吹量不够,继续微调,当纯度下降,说明反吹量过大,返回上次调节的位置即可)。

11.制氧开机步骤完成后,纯度会缓慢上升达到合同指标。

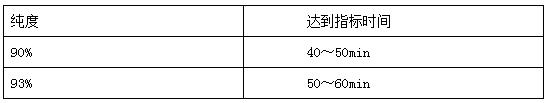

不同纯度的制氧机达到指标时间不同,此表仅供参考:


调试中参照上表纯度,时间,如果未在规定时间达到指标,就需要查找原因。

(1)测量尾气氧含量,是否达到要求,把反吹调到最佳状态。

(2)观察吸附压力是否正常,是否按照合同要求压力测试。

检查罐体,管路,阀门是否有漏气现象。

(3)检查流量是否超标。

(4)以上问题都排除后,指标还未达到要求,就需要校准测氧仪,压力表,流量计是否准确或参数设置是否正确。

(5)所以问题排除后,还未达到要求,把实际情况反映到技术部门查找原因。
