PSA制氧系统设备布置:合理规划 性能优化

2023-08-24 16:48:50

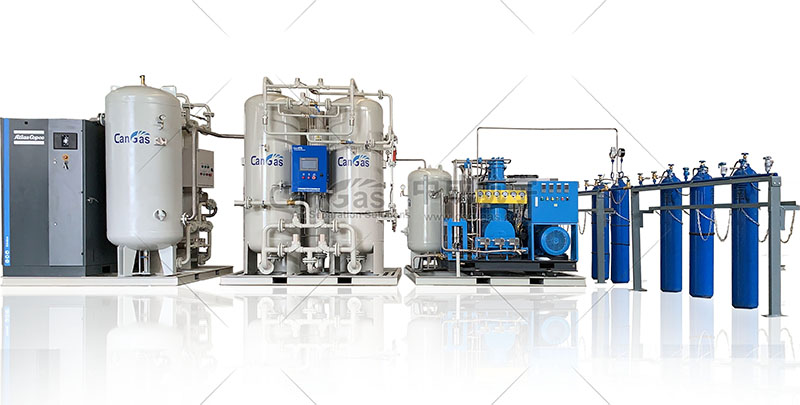

一套PSA制氧系统会由空气压缩机、空气干燥机、空气过滤器组、制氧主机、氧气过滤器组、氧气增压机、氧气储罐和智能控制系统等组成。考虑到系统不能放在室外,所以需要有专门的房间来搁置;设备在布置时,需要室内要平整、清洁。(注:不能放在地下室或半地下室,放置在顶楼需要考虑承重)

布置规划会先根据用户的实际场地来提供全套设备布置图;设备布置的原则是方便设备检修、清洗、散热通风,具体来说;

制氧系统的布置次序会按制氧工艺流程前后顺序来进行,也就是空气压缩机、空气干燥机、空气过滤器组、制氧主机、氧气过滤器组、氧气增压机、氧气储罐。

像空压机、冷干机一般会放在上风处或通风良好的地方,方便设备散热。空气过滤器组装在空压机和空气干燥机的进气口处,以便于过滤空气中的杂质。制氧主机也需放置在通风良好的地方,方便设备散热。氧气过滤器组接在制氧主机出口,用以滤掉氧气中的杂质。氧气增压机要装在制氧主机出口,以提高氧气压力;最后是氧气储罐,也需放在通风良好的地方,方便散热。同时,不同设备间隔应预留充足,设备表面应朝向工作人员,以便于操作与维护。

待各设备都摆放就位,还需要将设备之间的加装管道连接,连接的方式需采用螺纹连接或焊接的方式。工作应交由专业人员施工,以减少气体泄漏隐患。

注意,如果是医用PSA制氧系统且配备了医用气体汇流排,需将制氧主机与医用气体汇流排分别安置在不同房间内,不能同处一室。这一点针对医用PSA制氧系统的布置要优先考虑。
